उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
SIPU
प्रमाणन:
ISO9001, RoHS, CE
मॉडल संख्या:
J30J-31ZKS
उत्पाद अवलोकन
J30J श्रृंखला के माइक्रो रेक्टेंगुलर कनेक्टर व्यापक रूप से कॉम्पैक्ट और उच्च-विश्वसनीयता इंटरकनेक्शन अनुप्रयोगों के लिए अपनाए जाते हैं। एल्यूमीनियम मिश्र धातु के खोल के साथ निर्मित, कनेक्टर्स में वायर टर्मिनेशन के लिए एक सॉकेट-शैली का आंतरिक संपर्क और एक सोल्डर कप टेल होता है। वे के मानकों का पालन करते हैंGJB2446A और MIL-DTL-83513।
अनुप्रयोग क्षेत्र:
उन विद्युत सर्किट सिस्टम के लिए आदर्श जहां हल्के, उच्च-घनत्व और उच्च-विश्वसनीयता कनेक्शन आवश्यक हैं। आमतौर पर एयरोस्पेस, रक्षा और औद्योगिक नियंत्रण प्रणालियों में उपयोग किया जाता है जिन्हें सिस्टम लघुकरण और वजन में कमी की आवश्यकता होती है।
मुख्य विशेषताएं:
31-कोर सॉकेट कॉन्फ़िगरेशन (अन्य वेरिएंट उपलब्ध हैं: 9, 15, 21, 25, 37, 51, 66, 74, और 100 कोर)
आसान वायर सोल्डरिंग के लिए सोल्डर कप टेल के साथ सॉकेट-प्रकार का आंतरिक संपर्क
विश्वसनीय मिलन और डिमेटिंग के लिए कम सम्मिलन बल
हल्का और कॉम्पैक्ट डिज़ाइन
उत्कृष्ट विद्युत चुम्बकीय परिरक्षण प्रदर्शन
उच्च-घनत्व, मिशन-क्रिटिकल अनुप्रयोगों की एक विस्तृत श्रृंखला के साथ संगत
उत्पाद विनिर्देश
महत्वपूर्ण तकनीकी पैरामीटर
|
विद्युत गुण |
तापमान सीमा |
-55～+125℃ | |
|
कार्यकारी धारा |
3A अधिकतम |
संपर्क रिक्ति |
1.27 मिमी |
|
ढांकता हुआ वोल्टेज का सामना करना |
600V |
संपर्क पंक्ति रिक्ति |
1.1 मिमी |
|
इन्सुलेशन प्रतिरोध |
≥5000MΩ |
अनुकूली तार क्रॉस-अनुभागीय क्षेत्र |
0.05～0.15mm² |
|
संपर्क प्रतिरोध |
≤8.0mΩ |
एक ही प्रकार के कोर की संख्या |
|
|
यांत्रिक जीवन |
500 बार | 9,15,21,25,31,37,51,66,74,100 | |
सामग्री और सतह उपचार
|
सेंटर कंडक्टर |
बेरिलियम कांस्य, सोना चढ़ाना |
इन्सुलेटिंग माध्यम |
पीपीएस |
|
बाहरी कंडक्टर |
एल्यूमीनियम मिश्र धातु, निकल चढ़ाना |
/ | / |

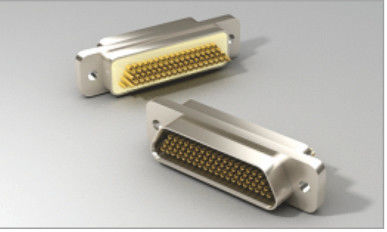

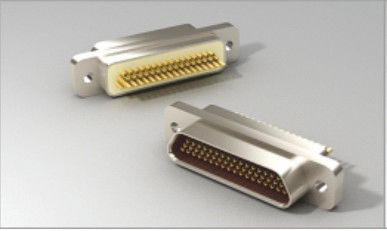

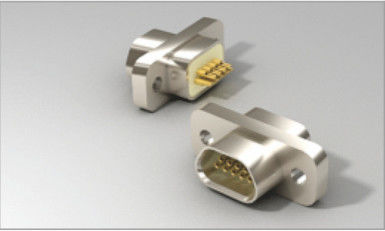

उत्पाद छवि गैलरी
